履帶鏈軌總成

履帶鏈軌總成是由履帶板、鏈軌、支重輪等配件組成，方便用戶安裝和拆卸。

咨詢熱線：0537-2391601

產品詳情
聯系我們

履帶鏈軌總成參數

號	型號	節數︵	履帶重量kg︵	鏈軌重量kg︵	履帶，鏈軌主要安裝尺寸
		臺	臺	臺	履帶，鏈軌主要安裝尺寸
		︶	︶	︶	A	B	C	D	E	F	G	H	I
1	8260MC	98	8114	3724	260.35	76.2	87	86.1	83	156	184.15	235	320
2	8260MD	98	8114	3724	260.35	76.2	87	86.1	83	156	184.15	235	320
3	8260ME	98	8471	3820	260.35	76.2	87	92	83	156	184.15	235	320
4	8260MF	98	8480	3820	260.35	76.2	87	92	83	156	184.15	235	320
5	8260MG	84	7026	3239	260.35	76.2	87	88.6	83	156	184.15	235	320
6	8228MC	82	4665	2251	228.6	76.2	71.44	79.2	78	138	169	219.8	294
7	8228MD	104	6429	2879	228.6	76.2	71.44	79.2	78	138	169	219.8	294
8	8228ME	94	4414	1820	228.6	76.2	71.4	71.75	70	129	144	184	251
9	8228MF	94	4417	1823	228.6	76.2	71.4	71.75	70	129	144	184	251
10	8216MD	76	3344	1416	215.9	76.2	64.26	71.4	69.85	125.43	146.08	184.18	251
11	8216ME	110	5884	2162	216	76.2	63	74.3	70	129	146	184	251
12	8216MG	76	3344	1416	215.9	76.2	64.26	71.4	69.85	125.43	146.08	184.18	251
13	8216MH	90	3464	1469	216	76.2	63	67.1	64	116	140.4	178.4	243
14	8216ML	98	4543	1845	216	76.2	63	71.8	70	129	146	184	251
15	8216MJ	76	3381	1483	215.9	76.2	64.26	71.4	69.85	125.43	146.08	184.18	251
16	8216MM	90	5325	1705	216	76.2	63	74.3	70	129	146	184	251
17	8216MS	76	3497	1412	215.9	76.2	64.26	74.6	69.85	125.4	146.08	184.18	251
18	8216MV	100	4644	1848	215.9	76.2	64.3	71.4	70	125.5	146.05	184.15	254
19	8216RE	76	3169	1394	215.9	76.2	64.26	74.3	69.85	125.43	146.08	184.18	251
20	8203MB	76	2549	1142	203	72.2	60	66.8	63	115	146	184	243
21	8203MC	76	2549	1142	203	72.2	60	66.8	63	115	146	186	243
22	8203MD	74	2486	1093	203	72.2	60	66.8	63	115	138.3	178.3	235
23	8203MI	84		1272	202.8	76.2	57.9	66.5	68.96	121.4	146	184	242.6
24	8203MJ	74	2543	1150	203	72.2	60	66.8	63	115	138.3	178.3	235
25	8203MM	84	3751	1294	203	72.2	60	66.8	63	115	138.3	178.3	235
26	8203MN	100	3598	1548	203.2	72.2	58	66.9	64	116	138.4	178.4	242
27	8203MP	102	3874	1614	203.2	72.2	60	67.1	63	115	138.3	178.3	235
28	8203MS	72	2566	1059	202.8	76.2	57.9	69.8	68.96	121.4	133.3	171.4	230
29	8203MV	100	3598	1548	203.2	72.2	58	66.9	64	116	138.4	178.4	242
30	8190MB	90	2660	1056	190	62	58	59.4	58	105	124.4	160.4	218
31	8190MH	90	2660	1056	190	62	58	59.4	58	105	124.4	160.4	220
32	8190MK	98	2676	1088	190	69	58	59.4	60	106	119.57	155.57	207
33	8190ML	90	2660	1056	190	62	58	59.4	58	105	124.4	160.4	220
34	8190MM	98	2870	1216	190	62	58	59.1	58	105	124.4	160.4	220
35	8190MN	118		1464	190	62	58	59.1	58	105	124.4	160.4	220
36	8190MO	92	2502	1080	190	62	58	59.4	58	105	124.4	160.4	214
37	8190MV	98	2966	1216	190	62	58	59	58	105	124.4	160.4	220
38	8175GA	94		1052	175.41	58.72	57.25	58.72	60.2	103.2	125.4	144.46	212
39	8175GB	96		1046	175.41	58.72	57.25	58.72	60.2	103.2	125.4	144.46	212
40	8175MA	84	1496	564	175	57	54	48.3	47	88	86.4	102.4	168
41	8175MG	84	1496	564	175	57	54	48.3	47	88	86.4	102.4	168
42	8175MH	100	3126	1101	175	57	54	55.22	56.5	101.5	122.4	158.4	218
43	8175MI	100	3126	1101	175	57	54	55.22	56.5	101.5	122.4	158.4	218
44	8175MJ	98		1090	175	57	54	57.4	56.5	101.5	122.4	158.4	218
45	8175MK	74	1832	822	175	57	54	58.5	56.5	101.5	122.4	158.4	218
46	8171MA	78	1862	852	171	58.73	55.12	53.8	53.3	101.6	125.41	144.46	209.26
47	8171MB	78	2256	852	171	58.73	55.12	53.8	53.3	101.6	125.41	144.46	209.26
48	8171GA	88	1884	704	171.45	60.33	55.56	54	52	95.2	107.95	107.95	184
49	8171GC	80	1480	640	171.45	60.33	55.56	54	52	95.2	107.95	107.95	184
50	8171GE	82	1680	647	171.45	60.33	55.56	50.83	52	95.2	107.95	107.95	179
51	8171GF	82	1568	656	171.45	60.33	55.56	54	52	95.2	107.95	107.95	184
52	8155GA	84	1086	520	155.57	57.15	49.2	43	41.3	76.2	88.9	88.9	157
53	8155MB	92	1210	613	155.57	54.8	48.5	47	47	84	88.9	104.8	159
54	8154MB	74	924	482	154.1	57.1	44	45.3	47	87	82.4	112.4	162
55	8154MC	78	844	331	154	57	44	41.3	40	74	73	89	131
56	8154ME	78	1678	508	154.1	57.1	44	45.3	47	87	82.4	112.4	162
57	8154MF	78	1094	518	154.1	57.1	44	45.3	47	87	89.8	119.8	169.4
58	8154MG	78	1072	512	154.1	57.1	44	45.3	47	87	82.4	112.4	162
59	8140GB	84	1014	348	140	52	44	40.3	40	75	86	86	137
60	8135MD	88	780	350	135	43.4	41	41.3	41	75	72	99	143
61	8135GA	80	599	209	135	46	41	35.2	35	65	64.4	88.4	123.4
62	8135GB	80	546	215	135	46	41	35.2	35	65	74.4	98.4	133.4
63	8135GC	78	555	201	135	46	41	35.2	35	65	58.4	82.4	117.4
64	8135GD	74	522	188	135	46	41	35.2	35	65	53.4	77.4	112.4
65	8135GE	80	526	290	135	46	41	35.2	35	65	80	104	140
66	8135GF	96	711	258	135	46	41	35.2	35	65	69.4	93.4	128.4
67	8135GK	78	616	229	135	46	40	35.1	36	67	80	104	140
68	8135GV	78	642	293	135	43.4	42.4	39	36	70	72	99	140
69	8125GA	86	417	178	125	53	36	32	35	63	80	80	128
70	8101GH	100	508	184	101.6	23.5	36.55	33.26	40	70	55.5	55.5	97

序號	型號										結構型式	適用噸位

		J	K	L	M	N	O	P	Q	R
1	8260MC	278.06	266	138.5	133	650	70.5	306	27.2	57.2	主銷式	70T
2	8260MD	278.06	266	138.5	133	650	70.5	306	26.2	57.2	主銷式	70T
3	8260ME	278.06	266	138.5	133	650	70.5	306	29	57.2	主銷式	70T
4	8260MF	278.06	266	138.5	133	650	70.5	306	26.2	57.2	主銷式	70T
5	8260MG	278.06	266	138.5	133	650	70.5	306	27.2	55.7	主銷式	D355
6	8228MC	245.6	238.5	129.9	122.8	560	97	268	24.5	48.5	主銷式	D150、D155、TY320B
7	8228MD	245.6	238.5	129.9	122.8	600	97	268	26	48.5	插銷式	40T
8	8228ME	210	202.6	113.4	106	600	49	247	24.2	47.3	主銷式	45T
9	8228MF	210	202.6	113.4	106	600	49	247	24.2	47.3	插銷式	45T
10	8216MD	211.4	203.3	113.1	108.4	560	86	250	19.2	47.32	主銷式	D7G、SD22、D85
11	8216ME	209.2	202.1	113.1	106	600	44	247	24.5	47.32	主銷式	PC400
12	8216MG	211.4	203.3	113.1	108.4	560	86	250	19.2	47.32	主銷式	D7G
13	8216MH	197.6	191.4	106.3	102	600	41	247	22.2	44.4	插銷式	30T
14	8216ML	209.2	202.1	113.1	106	600	49	247	24.2	47.3	主銷式	35T
15	8216MJ	211.4	203.3	113.1	108.4	560	86	250	20.5	47.32	主銷式	D7G
16	8216MM	209.2	202.1	113.1	106	910	123	205	20.2	47.32	主銷式	TSY220
17	8216MS	211.4	203.3	113.1	108.4	610	86	250	19.2	47.32	單齒主節	TY320B
18	8216MV	207.45	200.25	107.25	107.25	600	49	247	73.2	47.7	主銷式	EC360
19	8216RE	208.4	200.4	113.1	108.4	560	86.3	252.25	19.2	47.3	單齒主節	SD22
20	8203MB	208	200.9	115.1	108	500	74	238	20.2	44.4	主銷式	宣化T140、上海TY120
21	8203MC	208	200.9	115.1	108	500	74	238	20.2	44.4	主銷式	鞍山120
22	8203MD	200.3	193.2	107.4	100.3	510	74	238	19.2	44.4	主銷式	D60、D65
23	8203MI	205.1	195.1	114.3	114.3				20.2	44.15	主銷式	移山120
24	8203MJ	200.3	193.2	107.4	100.3	510	74	238	20.2	44.4	主銷式	D60、D65、TBY160
25	8203MM	200.3	193.2	115.1	100.3	1100	90	190	20.2	44.4	主銷式	TSY160L、TS160L
26	8203MN	200.6	194.1	107.5	101	600	37	232.5	20.3	44.75	主銷式	EC290
27	8203MP	200.3	193.2	107.4	100.3	600	37	232.5	20.2	44.4	插銷式	30T
28	8203MS	192.5	182.5	101.7	101.7	560	74	238	19.2	44.4	單齒主節	D60、D65、TBY160
29	8203MV	200.6	194.1	107.5	101	600	37	232.5	20.3	44.75	主銷式	EC290
30	8190MB	175.6	169.6	90.8	84.8	600	36	217.5	18.2	37.8	主銷式	PC200、PC220
31	8190MH	175.6	169.6	90.8	84.8	600	36	217.5	20.2	37.8	插銷式	PC200、PC220
32	8190MK	170.57	161.8	87.32	82.57	600	36	217.5	20.2	36.63	主銷式	E220B
33	8190ML	175.6	169.4	90.4	84.8	600	36	217.5	20.2	37.8	主銷式	PC200、PC220
34	8190MM	176	170	87.78	83	600	36	217.5	20.2	37.7	插銷式	EC210B、EC240B
35	8190MN	176	170	87.78	83				20.2	37.7	主銷式	EC210B、EC240B
36	8190MO	173.6	167.6	88.8	82.8	600	36	217.5	20.2	37.8	主銷式	20T
37	8190MV	176.04	170.16	87.78	83	600	36	217.5	20.2	38	主銷式	EC210
38	8175GA	168.4	162.4	88.8	82.8				18.2	36.3	主銷式	MS180、EX200-1、D5B
39	8175GB	168.4	162.4	88.8	82.8				16.2	36.3	主銷式	MS180、EX200-1、D5B
40	8175MA	122.4	117.5	57.3	52.4	500	38.5	203	16.2	31	插銷式	12T、10T
41	8175MG	122.4	117.5	57.3	52.4	500	38.5	203	16.2	31.75	主銷式	12T、10T
42	8175MH	173	166.7	92.2	84.4	600	38.5	203	18.2	37.72	主銷式	D50、PC150
43	8175MI	173	166.7	92.2	84.4	600	38.5	203	16.2	37.72	主銷式	D50、PC150
44	8175MJ	173	166.7	92.2	84.4				18.2	37.72	主銷式	D50、PC150
45	8175MK	173	166.7	92.2	84.4	500	62	199.6	18.2	37.8	主銷式	D50、PC150
46	8171MA	176.3	167.2	86.3	86.3	450	62	199.9	16.2	36.5	主銷式	T90、T100
47	8171MB	176.3	167.2	86.3	86.3	720	90	162	18.2	36.5	主銷式	T90、T100
48	8171GA	146.5	138.1	74.5	74.5	500	62	199.6	16.2	33.34	主銷式	YC135
49	8171GC	146.5	138.1	74.5	74.5	500	33	198.9	14.2	33.34	主銷式	W203、W16
50	8171GE	146.5	138.1	74.5	74.5	600	33	198.9	16.2	33.34	插銷式	EC150、EX120
51	8171GF	146.5	138.1	74.5	74.5	500	33	198.9	16.2	33.34	插銷式	YC135
52	8155GA	123.5	117.1	59.5	59.5	305	52	166	12.2	28.7	主銷式	1700、1800攤鋪機
53	8155MB	127.9	119.3	59.9	59.5	320	52	166	14.2	25.6	主銷式	1700、1800攤鋪機
54	8154MB	123.4	117.4	56.6	50.6	450	56	167	14.2	27.8	主銷式	6T
55	8154MC	105	99.7	50.3	45	450	26	165	14.2	23.7	插銷式	6T
56	8154ME	123.4	117.4	56.6	50.6	650	81	144	16.2	23.7	主銷式	6T
57	8154MF	127.2	124.9	63.9	58	450	26	165	14.2	23.7	主銷式	6T
58	8154MG	123.4	117.4	56.6	50.6	400	55.5	182.5	14.2	23.7	主銷式	6T
59	8140GB	116.4	112	56	56	450	28	163.5	14.2	28	插銷式	8.5T
60	8135MD	106	100.7	51.3	46	450	20	154	12.2	23.7	插銷式	6T
61	8135GA	89	89	41	41	400	20	154	12.2	22.5	插銷式	5.5T
62	8135GB	99	99	51	51	400	20	154	12.2	22.5	插銷式	5.5T
63	8135GC	83	83	35	35	400	20	154	12.2	22.5	插銷式	5.5T
64	8135GD	74	74	30	30	400	20	154	12.2	22.5	插銷式	5.5T
65	8135GE	104.6	104.6	56.6	56.6	300	20	154	12.2	22.5	插銷式	5.5T
66	8135GF	94	94	46	46	450	20	154	12.2	22.5	插銷式	5.5T
67	8135GK	107.6	101.6	57.6	53.6	400	20	154	12.2	22.2	插銷式	5.5T
68	8135GV	107.4	101.4	50.6	47.4	380	20.5	154	13.2	22.3	插銷式	EC55
69	8125GA	104.1	101.2	57.2	57.2	250	45.5	140	10.2	21.7	主銷式	EX30
70	8101GH	76	76	35	35	350	21.5	109		21	插銷式	3.5T

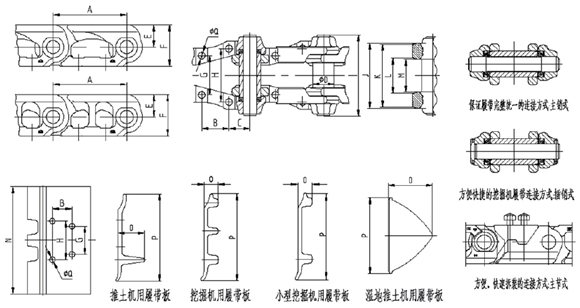

履帶鏈軌總成圖紙

履帶鏈軌總成圖片
